翠展微电子致力打造国产IGBT新名片

作为铺垫的一年,翠展微电子顺利度过2021年,从设立工厂到铺建产线,到调试设备,到正式投产,逐步在积累中实现了一个阶段的跨越式发展。翠展微电子的主要产品——IGBT模块的生产也已大幅跨入增量增产阶段。IGBT是新一代功率半导体的典型应用,既有MOSFET的开关速度快,又有输入阻抗高、控制功率小、驱动电路简单、开关损耗小的优点,是其他功率器件不能比拟的,因而被誉为“电力电子器件里的CPU”。

IGBT的技术和壁垒极高,虽在变频器、逆变焊机、新能源汽车、充电桩等应用广泛,但仍离普通人的生活比较遥远。本文转载自[电子产品世界论坛.dolphin],旨在对IGBT进行简单科普,以使大众对翠展微电子打造的国产IGBT新名片有所了解。



1.IGBT的基本结构

定义

     绝缘栅双极晶体管(IGBT)本质上是一个场效应晶体管,只是在漏极和漏区之间多了一个 P 型层。根据国际电工委员会的文件建议,其各部分名称基本沿用场效应晶体管的相应命名。
     IGBT 的开通和关断是由栅极电压来控制的。当栅极加正电压时,MOSFET 内形成沟道,并为PNP晶体管提供基极电流,从而使IGBT导通,此时,从P+区注到N一区进行电导调制,减少N一区的电阻 Rdr值,使高耐压的 IGBT 也具有低的通态压降。在栅极上加负电压时,MOSFET 内的沟道消失,PNP晶体管的基极电流被切断,IGBT 即关断。正是由于 IGBT 是在N 沟道 MOSFET 的 N+ 基板上加一层 P+ 基板,形成了四层结构,由PNP-NPN晶体管构成 IGBT 。但是,NPN晶体管和发射极由于铝电极短路,设计时尽可能使NPN不起作用。所以说, IGBT 的基本工作与NPN晶体管无关,可以认为是将 N 沟道 MOSFET 作为输入极,PNP晶体管作为输出极的单向达林顿管。采取这样的结构可在 N一层作电导率调制,提高电流密度。这是因 为从 P+ 基板经过 N+ 层向高电阻的 N一层注入少量载流子的结果。IGBT 的设计是通过 PNP-NPN 晶体管的连接形成晶闸管。

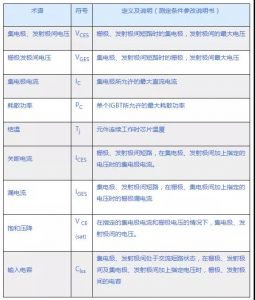

2.IGBT模块的术语及其特性术语说明

3.IGBT模块使用上的注意事项

     1. IGBT模块的选定

在使用IGBT模块的场合,选择何种电压,电流规格的IGBT模块,需要做周密的考虑。

  • a. 电流规格
  • IGBT模块的集电极电流增大时,VCE(-)上升,所产生的额定损耗亦变大。同时,开关损耗增大,原件发热加剧。因此,根据额定损耗,开关损耗所产生的热量,控制器件结温(Tj)在 150oC以下(通常为安全起见,以125oC以下为宜),请使用这时的集电流以下为宜。特别是用作高频开关时,由于开关损耗增大,发热也加剧,需十分注意。
  • 一般来说,要将集电极电流的最大值控制在直流额定电流以下使用,从经济角度这是值得推荐的。
  • b.电压规格
  • IGBT模块的电压规格与所使用装置的输入电源即市电电源电压紧密相关。其相互关系列于表1。根据使用目的,并参考本表,请选择相应的元件。

     2. 防止静电

IGBT的VGE的耐压值为±20V,在IGBT模块上加出了超出耐压值的电压的场合,由于会导致损坏的危险,因而在栅极-发射极之间不能超出耐压值的电压,这点请注意。

在使用装置的场合,如果栅极回路不合适或者栅极回路完全不能工作时(珊极处于开路状态),若在主回路上加上电压,则IGBT就会损坏,为防止这类损坏情况发生,应在栅极一发射极之间接一只10kΩ左左的电阻为宜。

  • 1)在使用模块时,手持分装件时,请勿触摸驱动端子部份。
  • 2)在用导电材料连接驱动端子的模块时,在配线未布好之前,请先不要接上模块。
  • 3)尽量在底板良好接地的情况下操作。
  • 4)当必须要触摸模块端子时,要先将人体或衣服上的静电放电后,再触摸。
  • 5)在焊接作业时,焊机与焊槽之间的漏泄容易引起静电压的产生,为了防止静电的产生,请先将焊机处于良好的接地状态下。
  • 6)装部件的容器,请选用不带静电的容器。

     3.并联问题

  • 用于大容量逆变器等控制大电流场合使用IGBT模块时,可以使用多个器件并联。
  • 并联时,要使每个器件流过均等的电流是非常重要的,如果一旦电流平衡达到破坏,那么电过于集中的那个器件将可能被损坏。
  • 为使并联时电流能平衡,适当改变器件的特性及接线方法。例如。挑选器件的VCE(sat)相同的并联是很重要的。

     4.其他注意事项

  • 1)保存半导体原件的场所的温度,温度,应保持在常温常湿状态,不应偏离太大。常温的规定为5-35℃,常湿的规定为45—75%左右。
  • 2)开、关时的浪涌电压等的测定,请在端子处测定。
